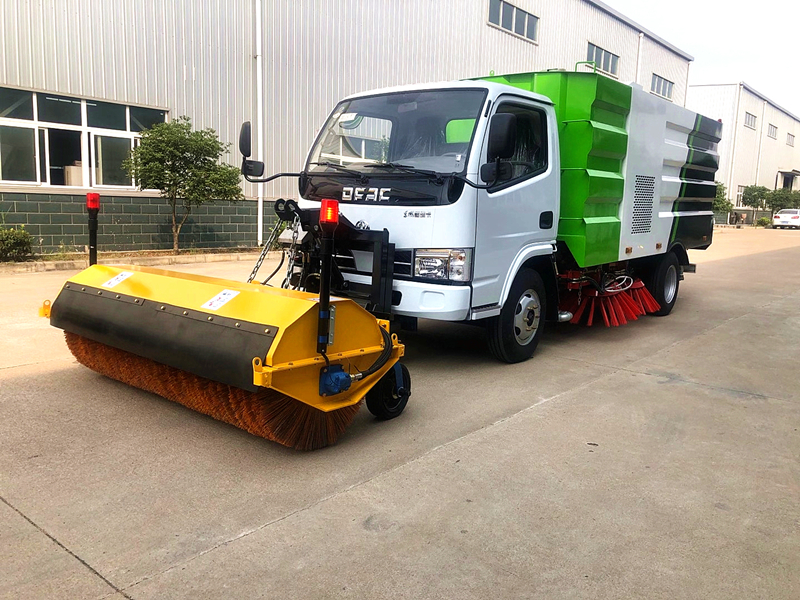

该扫路车采用东风多利卡(轴距3308)国VI二类底盘改装,加装副发动机、风机、 清水箱、垃圾箱、左右立扫、后置吸盘,扫盘降尘系统,液压系统、专用装置电控系统和副车架等改装而成(可加装前冲后洒)。
【整车技术参数】 | |||||
产品** | 华通牌 | 公告批次 | 330 | ||
产品名称 | 扫路车 | 产品型号 | HCQ5075TSLEQ6 | ||
总质量(Kg) | 7360 | 罐体容积(m3) | |||
额定载质量(Kg) | 1980 | 外形尺寸(mm) | 6190×1990×2590 | ||
整备质量(Kg) | 5250 | 货厢尺寸(mm) | ×× | ||
额定载客(人) | 准拖挂车总质量(Kg) | ||||
驾驶室准乘人数(人) | 2 | 鞍座**大载质量(Kg) | |||
接近角/离去角(°) | 27.7/13 | 前悬/后悬(mm) | 1055/1827 | ||
轴荷(Kg) | 2640/4720 | **高车速(Km/h) | 110 | ||
备注 | 随底盘选装驾驶室。该车用于清除/收集路面垃圾等污物;专用装置为箱体和清扫装置总成;ABS型号/厂家:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司。侧防护由专用装置替代,后下部防护装置所用材质为Q235,螺栓连接,后防护截面尺寸(宽×高)(mm) :50×120,后防护离地高度:430mm。 | ||||
【底盘技术参数】 | |||||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘 | ||
**名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 | ||
轴数 | 2 | 轮胎数 | 6 | ||
轴距(mm) | 2700,2950,3308 | ||||
轮胎规格 | 7.00R16 | ||||
钢板弹簧片数 | 6/6+5,3/3+3 | 前轮距(mm) | 1369,1400,1434 | ||
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670 | ||
排放依据标准 | GB3847-2005,GB17681-2018国Ⅵ | ||||
【发动机参数】 | |||||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) | ||
D20TCIF1 YCY24140-60 CY4BK461 Q23-115E60 | 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 东风朝阳朝柴动力有限公司 安徽全柴动力股份有限公司 | 1999 2360 3707 2300 | 93 103 95 85 |
![]() | 扫路车作为环卫设备之一,是一种集路面清扫、垃圾回收和运输为一体的新型高效清扫设备,可广泛适用于城市街道,市政广场以及机场道面、城市住宅区、公园等道路清扫作业。扫路车不但可以清扫垃圾,而且还可以对道路上的空气介质进行除尘净化,保证了道路的干净整齐,防止尘土飞扬,维持了路面的良好工作状况,减少和预防了**事故的发生以及进一步延长了路面的使用寿命,既能省时省力又能高效。 水箱容积1.5立方,垃圾箱容积4立方。 |

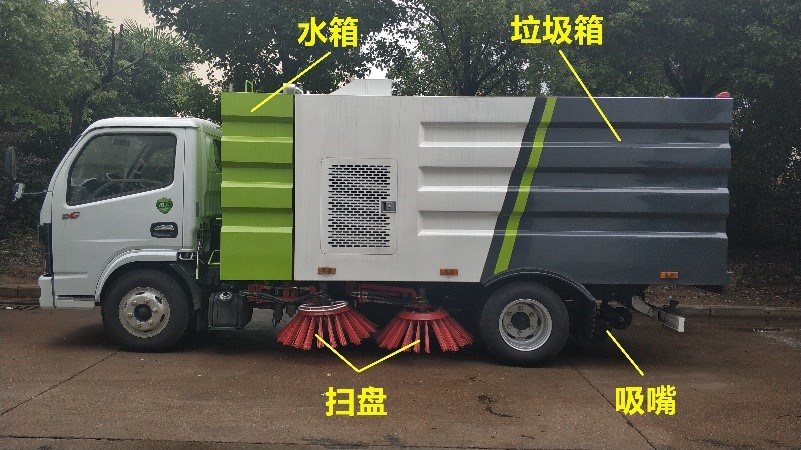

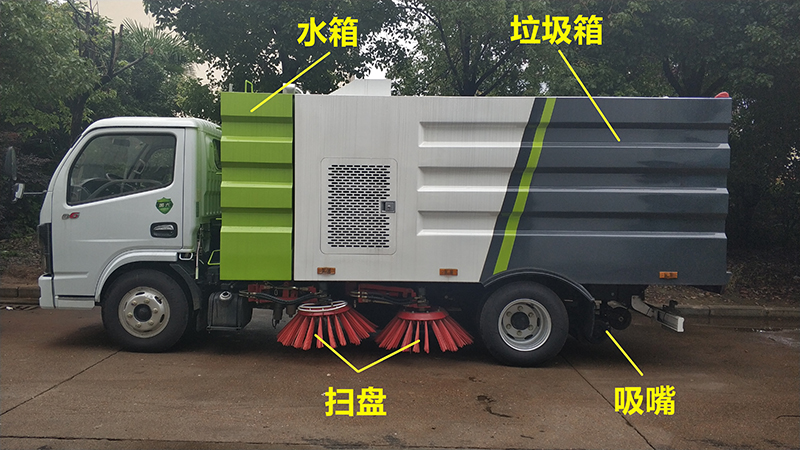

![]() | 扫路车采用“中置四立扫+后置吸盘”的布置结构,扫刷是用来清扫地面的垃圾及污垢,作业时扫刷由外向内把垃圾集中扫到车辆底部,再通过吸嘴把垃圾吸入到垃圾箱内。 |

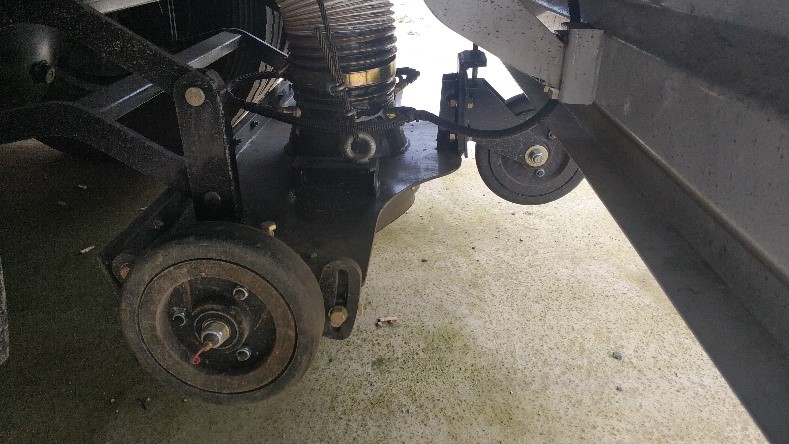

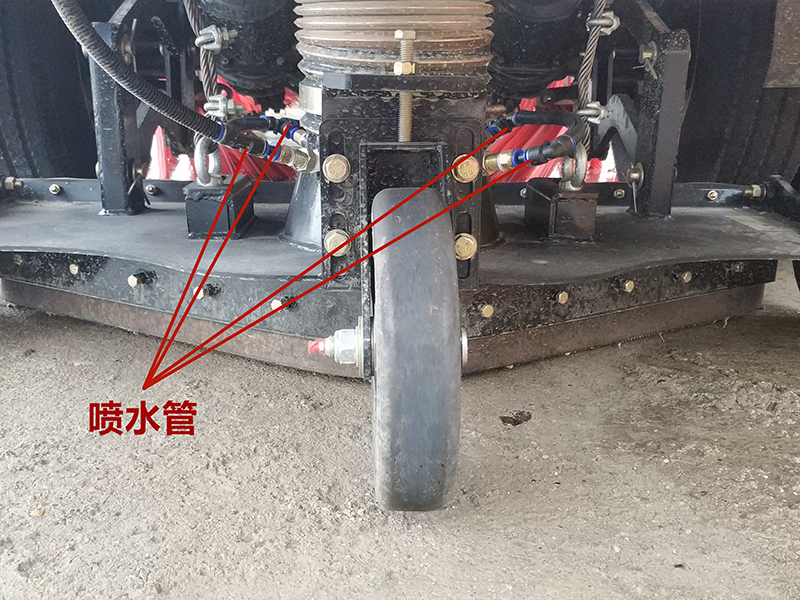

![]() | 后置吸嘴,3个高度可调的吸嘴轮,能保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。吸嘴上方设有喷水管、起到二次降尘的作用。 |

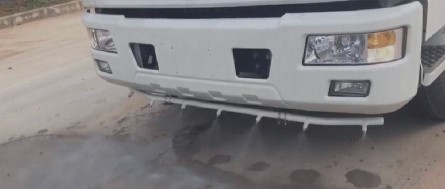

![]() | 车辆可加装前、后喷雾,在节约水的同时消除二次污染及美化路面的效果。 |

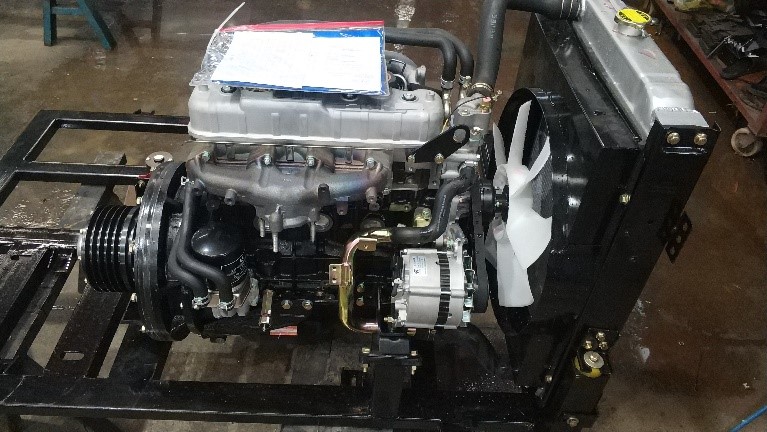

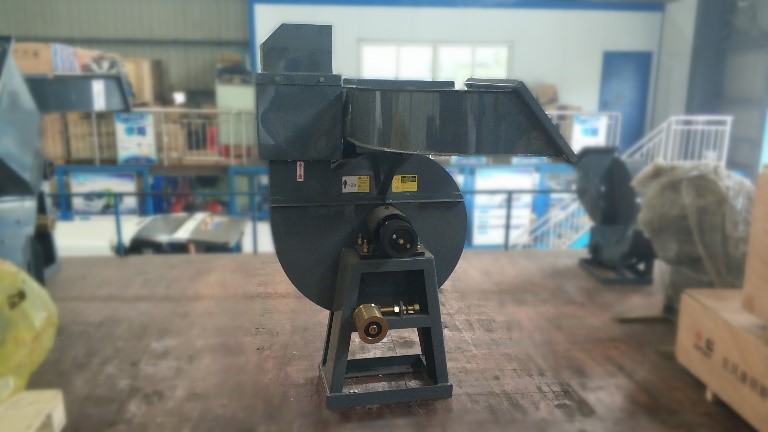

![]() | 江铃副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放,从而实现路面清洁作业。 |
![]() | 副发动机和风机是清扫车的两大核心部件、副发动机为风机运转提供动力、使得路面垃圾被吸入箱体内部存放,从而实现路面清洁作业。 |

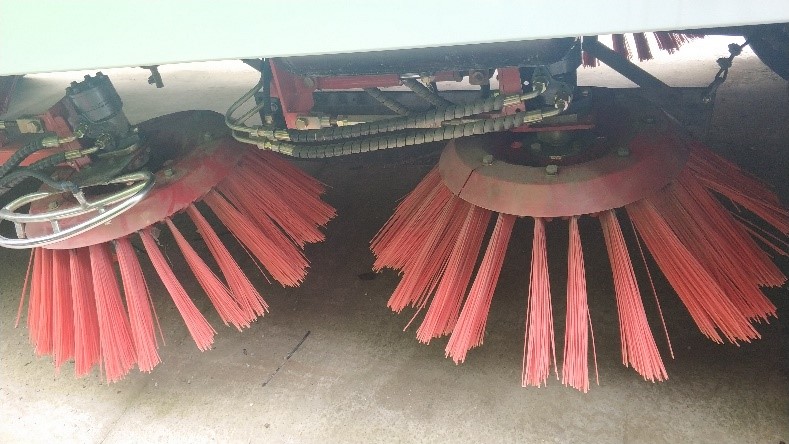

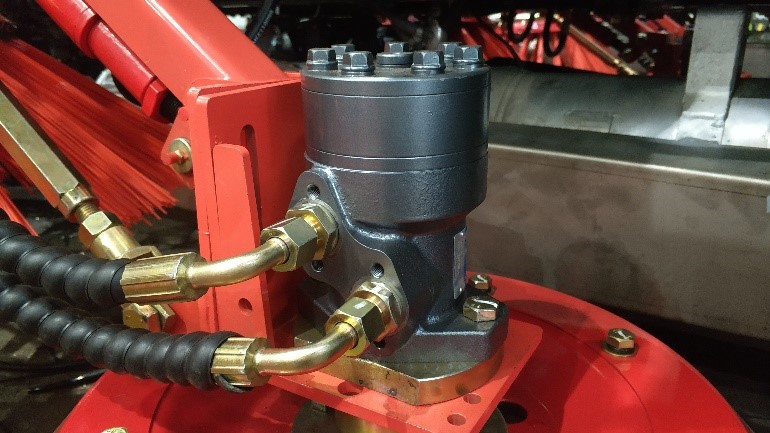

![]() | 摆线马达采用三洋马达, 能带动扫刷高速旋转,性能稳定,使用寿命长,故障率低。 |
![]() | 北极星电磁水泵,12V/24V,**扫刷上 方的喷水支架,有效对扫盘扫刷产生的二 次扬尘进行降尘保湿。 |

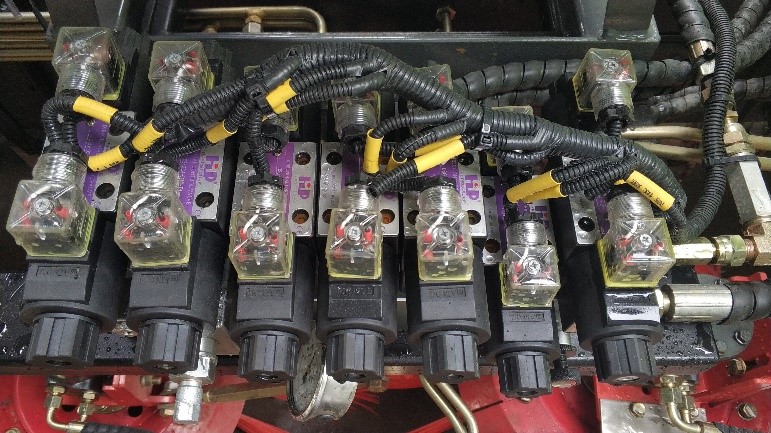

![]() | 海普瑞斯电磁液压阀组是车辆液压系统的核心部件,**整车液压驱动,双向操作按钮,包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作,随车配备的有电磁阀**盒罩,有效避免灰尘及垃圾物进入盒内。 |

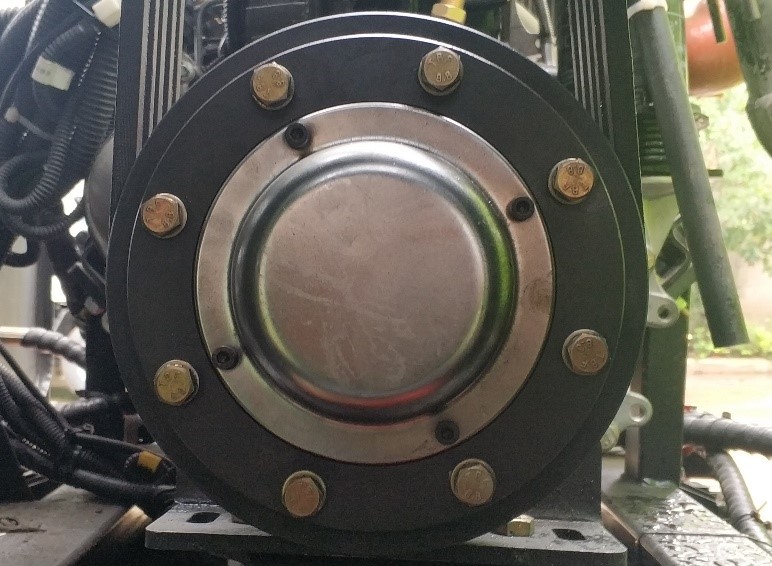

![]() | 自动离合器驱动风机,减少风机启动和停止时对发动机的冲击。在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。 |

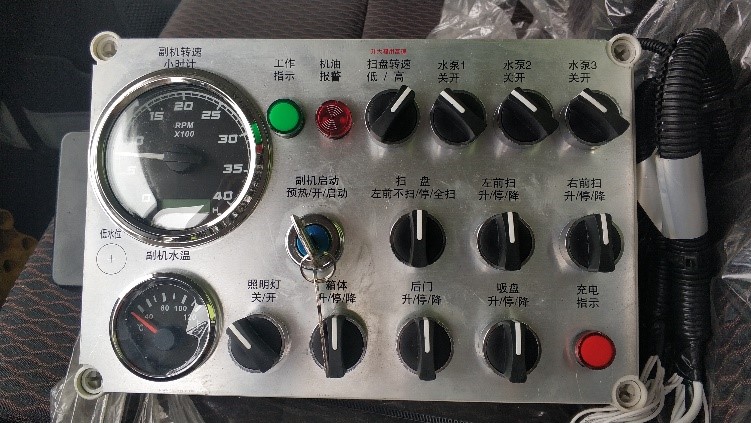

![]() | **开关采用德国西门子电控开关,集成叠加设计,驾驶室电液集中**,方便操作。 |
整车 | 车型 | 扫路车 |
整车型号 | HCQ5075TSLEQ6 | |
外形尺寸 | 6190×1990×2590 | |
前悬/后悬(mm) | 1055/1827 | |
接近角/离去角(°) | 27.7/13 | |
总质量 | 7360 | |
整备质量 | 5250 | |
轴荷(前轴/中后轴)(kg) | 2640/4720 | |
底盘 | 品牌 | 东风 |
型号 | EQ1075SJ3CDF | |
驾驶室 | 多利卡 | |
轴距 | 3308 | |
轮胎 | 7.00R16 | |
上装 | 副发动机 | 江铃64kw |
水箱/垃圾箱容积(m³) | 1.5/4 | |
清扫宽度(m) | 2.8 | |
作业速度(km/h) | 5-20 | |
清扫效率 | 98% | |
作业能力(㎡/h) | 56000 | |
垃圾箱**大举升角度/时间(°/s) | 45/30 |
